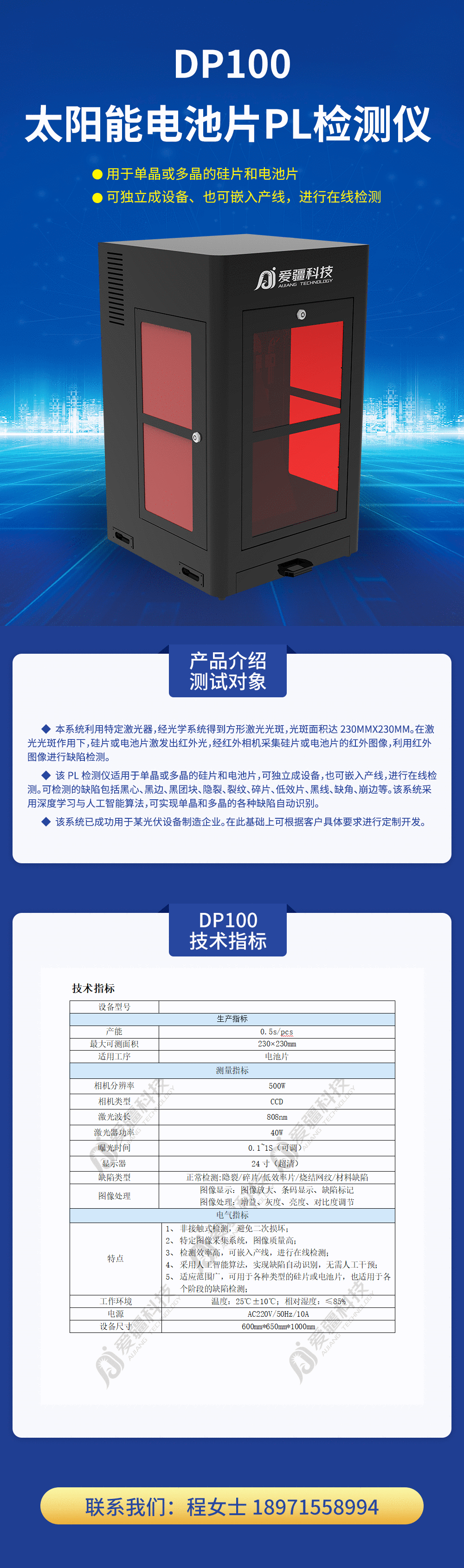

一、產品介紹
本系統利用特定激光器，經光學系統得到方形激光光斑，光斑面積達230mmX230mm。在激光光斑作用下，硅片或電池片激發出紅外光，經紅外相機采集硅片或電池片的紅外圖像，利用紅外圖像進行缺陷檢測。
該PL檢測儀適用于單晶或多晶的硅片和電池片，可獨立成設備，也可嵌入產線，進行在線檢測。
可檢測的缺陷包括黑心、黑邊、黑團塊、隱裂、裂紋、碎片、低效片、黑線、缺角、崩邊等。該系統采用深度學習與人工智能算法，可實現單晶和多晶的各種缺陷自動識別。
該系統已成功用于某光伏設備制造企業。在此基礎上可根據客戶具體要求進行定制開發。
二、技術指標

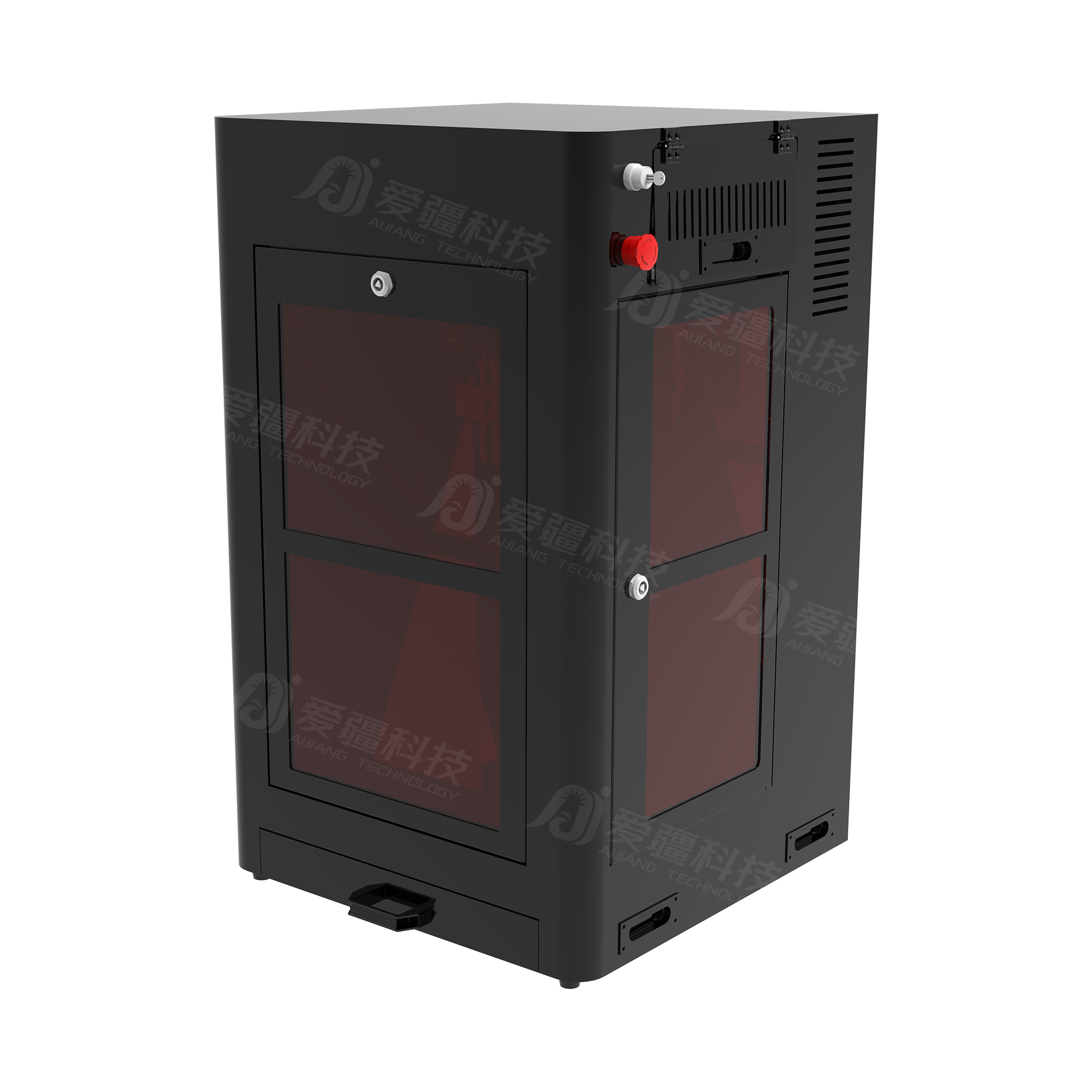

設備型號 | 太陽能電池片PL檢測儀 DP100 |
生產指標 |
產能 | 0.5s/pcs |
最大可測面積 | 230×230mm |
適用工序 | 電池片 |
測量指標 |
相機分辨率 | 500W |
相機類型 | CCD |
激光波長 | 808nm |
激光器功率 | 40W |
曝光時間 | 0.1~1S（可調） |
顯示器 | 24寸（超清） |
缺陷類型 | 正常檢測:隱裂/碎片/低效率片/燒結網紋/材料缺陷 |
圖像處理 | 圖像顯示：圖像放大、條碼顯示、缺陷標記
圖像處理：增益、灰度、亮度、對比度調節 |
電氣指標 |
特點 | 1、非接觸式檢測，避免二次損壞；
2、特定圖像采集系統（無需暗室），圖像質量高；
3、檢測效率高，可嵌入產線，進行在線檢測；
4、采用人工智能算法，實現缺陷自動識別，無需人工干預；
5、適應范圍廣，可用于各種類型的硅片或電池片，也適用于各個階段的缺陷檢測； |
工作環境 | 溫度：25℃±10℃；相對濕度：≤85% |
電源 | AC220V/50Hz/10A |
設備尺寸 | 600mm*650mm*1000mm |
