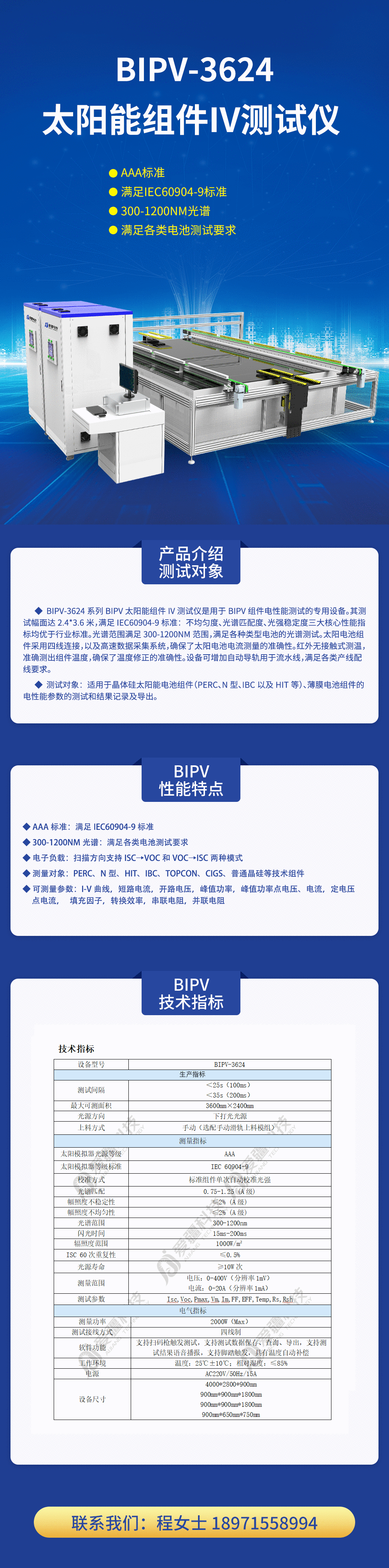

一、產品介紹
BIPV-3624系列BIPV太陽能組件IV測試儀是用于BIPV組件電性能測試的專用設備。其測試幅面達2.4*3.6米，滿足IEC60904-9標準
1、采用AAA級光源配置：不均勻度、光譜匹配度、光強穩定度三大核心性能指標均優于行業標準。
2、全光譜：光譜范圍滿足300-1200nm范圍，滿足各種類型電池的光譜測試。
3、太陽電池組件采用四線連接，以及高速數據采集系統，確保了太陽電池電流測量的準確性。紅外無接觸式測溫，準確測出組件溫度，確保了溫度修正的準確性。設備可增加自動導軌用于流水線，滿足各類產線配線要求。
測試對象：適用于晶體硅太陽能電池組件（PERC、N型、IBC以及HIT等）、薄膜電池組件的電性能參數的測試和結果記錄及導出。
二、性能特點
◆ AAA標準：滿足IEC60904-9標準
◆ 300-1200nm光譜：滿足各類電池測試要求
◆ 電子負載：掃描方向支持Isc-→Voc和Voc→Isc兩種模式
◆ 測量對象：PERC、 N型、HIT、IBC、TOPCon、 CIGS、 普通晶硅等技術組件
◆ 可測量參數：I-V 曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻
三、技術指標
| 設備型號 | BIPV-3624 |
| 生產指標 |
| 測試間隔 | <25s ( 100ms ) <35s ( 200ms ) |
| 最大可測面積 | 3600mm X 2400mm |
| 光源方向 | 下打光光源 |
| 上料方式 | 手動(選配手動滑軌上料模組) |
| 測量指標 |
| 太陽模擬器光源等級 | AAA |
| 太陽模擬器等級標準 | IEC 60904-9 |
| 校準方式 | 標準組件單次自動校準光強 |
| 光譜匹配 | 0.75-1.25 (A級) |
| 幅照度不穩定性 | ≤2% (A 級) |
| 幅照度不均勻性 | ≤2% (A 級) |
| 光譜范圍 | 300-1200nm |
| 閃光時間 | 15ms-150ms |
| 輻照度范圍 | 1000W/㎡ |
| ISC 60次重復性 | ≤0.5% |
| 光源壽命 | ≥10W次 |
| 測量范圍 | 電壓: 0-400V (分辨率1mV) 電流: 0-20A (分辨率1mA |
| 測試參數 | Isc, Voc, Pmax, VIm, Im, FF, EFF, Temp, Rs, Rsh |
| 電氣指標 |
| 測量功率 | 2000W (Max) |
| 測試接線方式 | 四線制 |
| 軟件功能 | 支持掃碼槍觸發測試，支持測試數據保存、查詢、導出，支持測試結果語音播報，支持腳踏觸發，具有溫度自動補償， |
| 工作環境 | 溫度: 25C+10C; 相對濕度:≤85% |
| 電源 | AC220V/50Hz/15A |
| 設備尺寸 | 4000*2800*900mm 900mm*900mm* 1800mm 900mm*900mm* 1800mm 900mm*650mm*750mm |
