BIPV:蓄勢待發的光伏新形態,三種應用場景科普!
光伏建筑一體化(BIPV)是一種將太陽能發電(光伏)產品集成到建筑上的技術,在中國的雙碳政策的推動下,BIPV將成為建筑業綠色轉型的關鍵。到2030年,預計BIPV市場規?;?qū)⑦_(dá)2000-8000億元左右。BIPV是太陽能應用發電的新潮流,也是實現零碳建筑的新征程。
不同的建筑結構,對應不同的BIPV產品也就是光伏建材。在設計師設計建筑時,可以根據BIPV三種應用形式設計,選擇正確的光伏建材,不僅能夠替代傳統建材,成為建筑的一部分,兼顧發電、建材和裝飾功能,而且能夠有效降低建筑能耗,減少建筑碳排放。

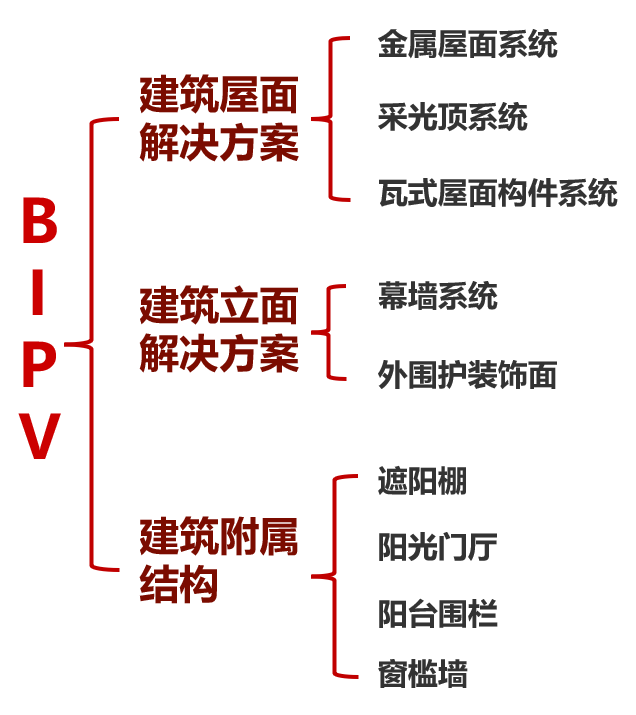

BIPV應用形式從大類上來說,分為三種類型:屋頂、立面和建筑附屬物。
一、建筑屋面解決方案
(一)金屬屋面系統

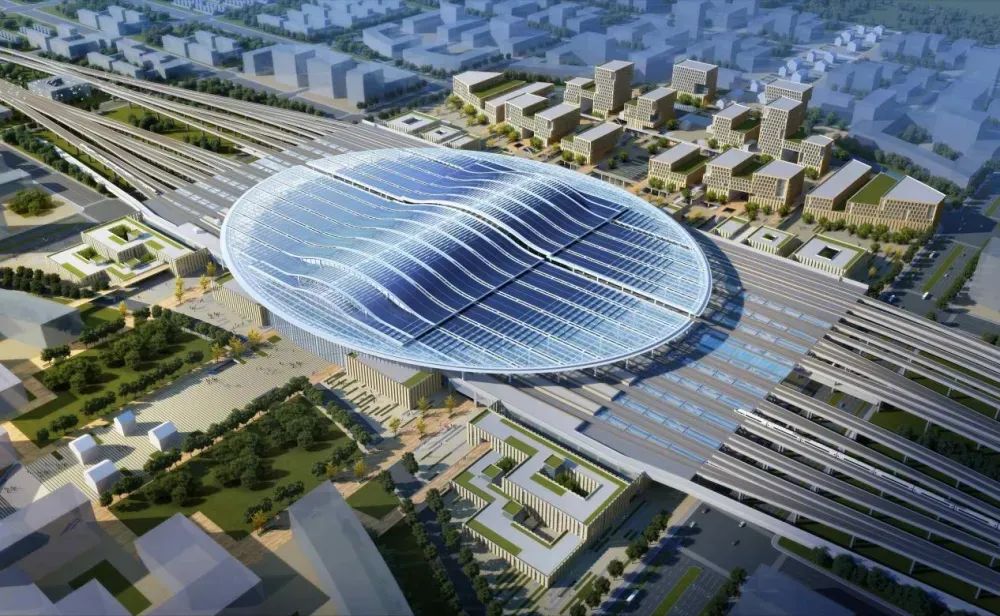

亞洲最大高鐵站雄安高鐵站
造型優勢:深藍色的光伏板結合通透的陽光板,二者通過錯落有致的排布,與雄安站橢圓形屋蓋融合。這一顛覆性設計和應用,也使雄安站廣受好評。
節能效果:雄安站屋頂共鋪設了4.2萬平方米光伏建材,年均可發電量達到580萬千瓦時,能有效節約電能30%。
(二)采光頂系統

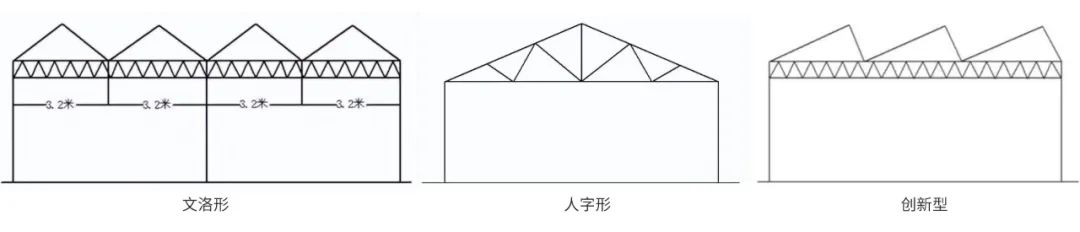

采光頂類型(文洛形、人字形、創新型等)

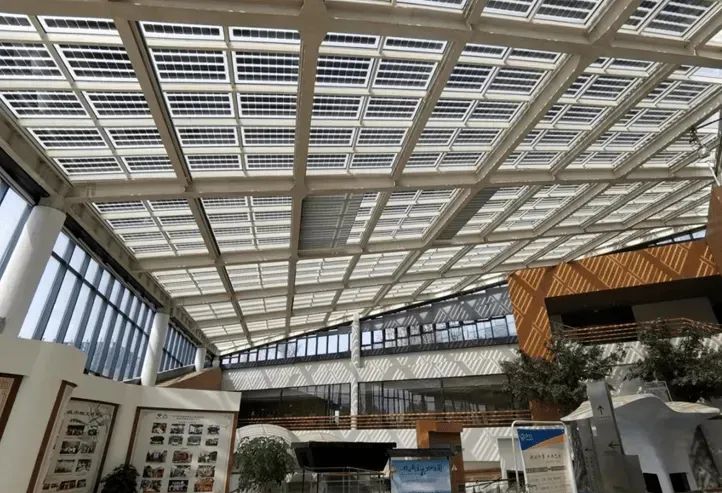

杭州西溪濕地龍舌嘴游客服務中心
造型優勢:琉璃空明系列通過定制化版型及透光率,與建筑本身簡潔外觀造型融為一體,既實現了建筑透光、保溫、隔熱要求,也保證了發電效果。
節能效果:建筑一共安裝了50.9kW光伏組件,年發電量可達5萬度,該建筑也成為綠色節能示范建筑。
(三)瓦式屋面構件系統

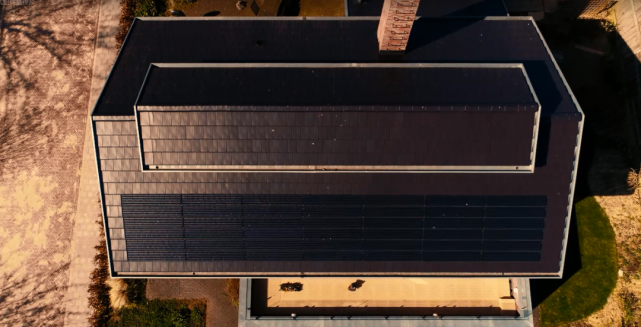

荷蘭齊維納小鎮
造型優勢:采用律·黛瓦作為屋頂?shù)慕ㄖ牧?,外表達到與建筑原有屋頂材質無色差、均勻一致的效果,使整個屋頂既保持傳統瓦片的建筑風格,又增加房屋的視覺美感。
節能效果:建筑一共安裝了4.2kW光伏瓦,年發電量可達4.15萬度。
二、建筑立面解決方案
(一)幕墻系統

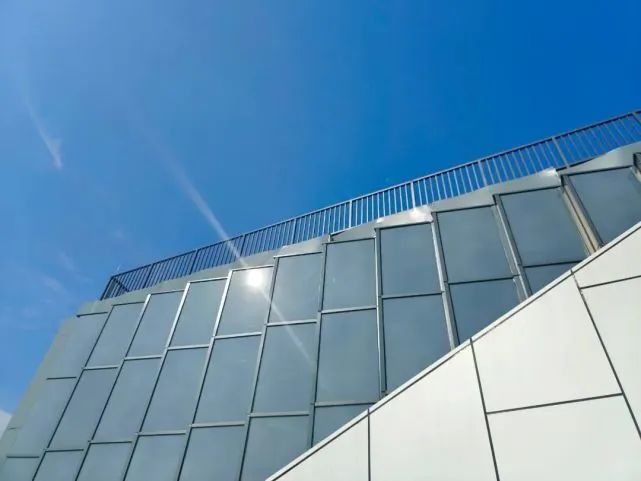

山東淄博雙創公園城發展服務中心
造型優勢:本項目以“山水肌理、生態內核、文化價值、城市印象”為設計理念,將光伏融入其中,光伏主動產能與被動式節能技術相結合,使建筑、山水、城市和諧融為一體,成為了當?shù)匾粭潽?dú)具特色的未來生態建筑。
節能效果:建筑一共安裝了65.8kW光伏綠色建材,年發電量可達7.1萬度,能夠滿足展示大廳大部分日常用電需求。
(二)外圍護裝飾面

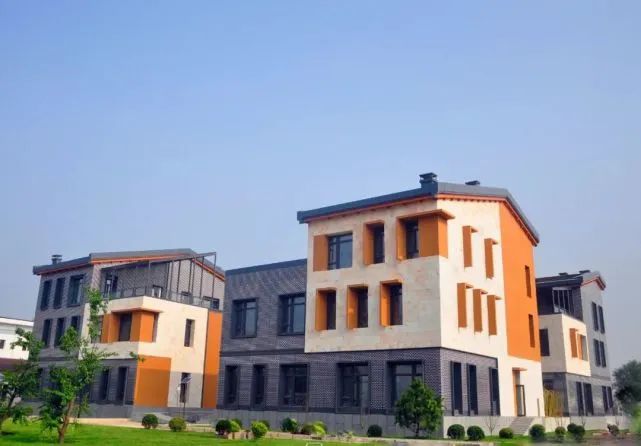

光伏+被動式+智能示范建筑
造型優勢:建筑采用現代中式簡約風格、合院式布置,立面采用了光伏綠色建材青磚,屋面采用了律·黛瓦,使光伏應用和建筑實現結合,真正實現“零碳、綠色、智慧、宜居”。
節能效果:建筑一共安裝了100kW光伏綠色建材,年發電量可達10萬度。
三、建筑附屬結構
(一)遮陽棚

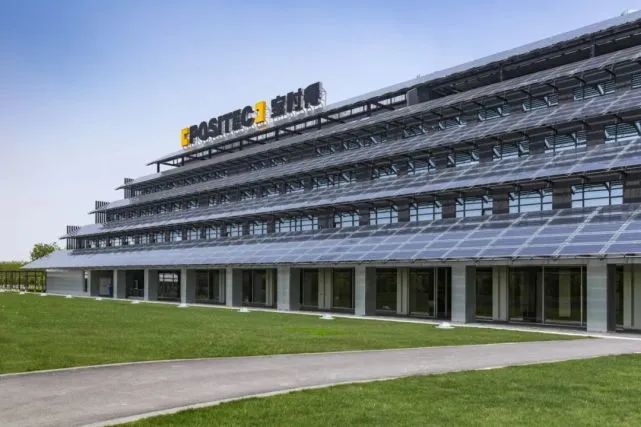

寶時得中國總部大樓(蘇州)項目
(二)陽光門廳

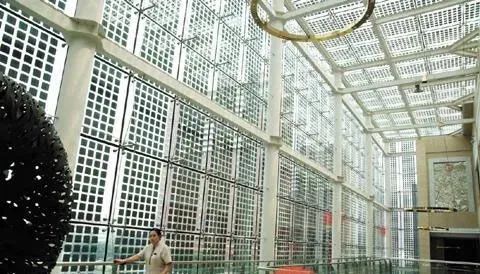

電谷國際酒店
(三)陽臺圍欄

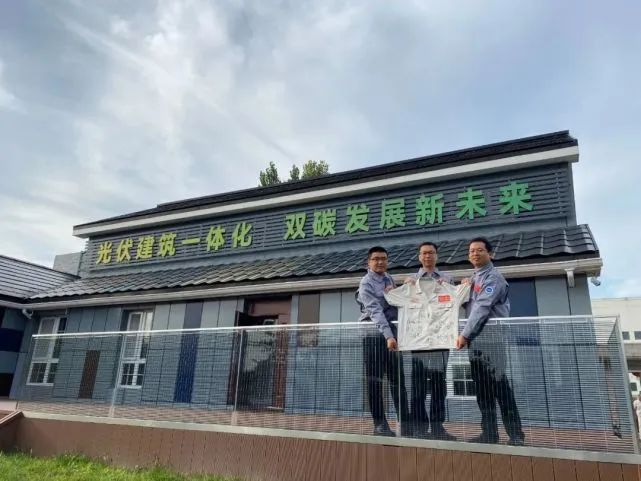

光伏碳中和綠色建筑
圍欄
隨著新能源的不斷發展和城市節能減排、綠色環保需求的日益增加,太陽能光伏建筑一體化越來越成為太陽能應用發電的新潮流。BIPV是實現建筑物的綠色、節能、環保的解決方案之一,在“碳達峰”“碳中和”政策背景下BIPV光伏建筑一體化發展空間廣闊,并且有著巨大的市場潛力。未來,將會看到更多的光伏幕墻、光伏屋頂、光伏窗戶、光伏棚出現在身邊。為建筑賦能,讓城市更美,讓生活更美好。
愛疆科技是專注于光伏檢測設備的專業品牌,立志成為光伏產業檢測設備全球領導者。新研發的基于超大幅面太陽光模擬器的BIPV組件測試系統開發與應用研究實現了國內超大幅面組件檢測領域的突破,填補了國內相關領域的空白,為國內光伏檢測的檢測底蘊增添一份重要保障。
1、產品簡介

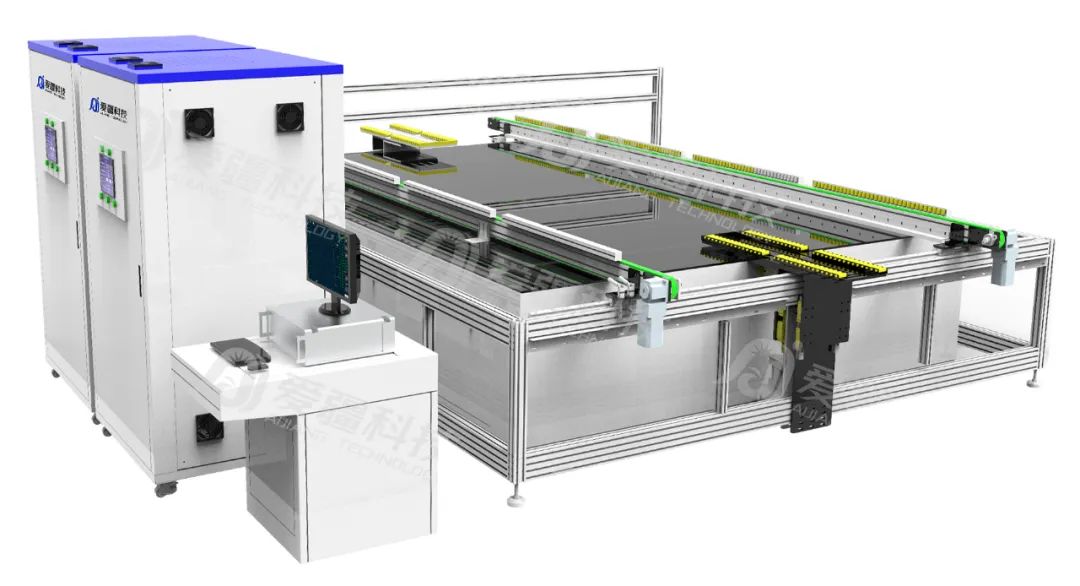

BIPV太陽能組件IV測試儀—BIPV-3624系列是用于BIPV組件電性能測試的專用設備。
1). 采用 AAA 級光源配置:不均勻度、光譜匹配度、光強穩定度三大核心性能指標均優于行業標準。
2). 光譜范圍:滿足300-1200nm范圍,滿足各種類型電池的光譜測試。太陽電池組件采用四線連接,以及高速數據采集系統,確保了太陽電池電流測量的準確性。紅外無接觸式測溫,準確測出組件溫度,確保了溫度修正的準確性。
3). 測試對象:適用于晶體硅太陽能電池組件(PERC、N型、IBC以及HIT等)、薄膜電池組件的電性能參數的測試和結果記錄及導出。
2 性能特點
1). 最大可測面積達2.4*3.6米
2). AAA 標準:滿足 IEC60904-9 標準
3).光譜范圍: 300-1200nm,更加真實反映組件在各波段響應能力

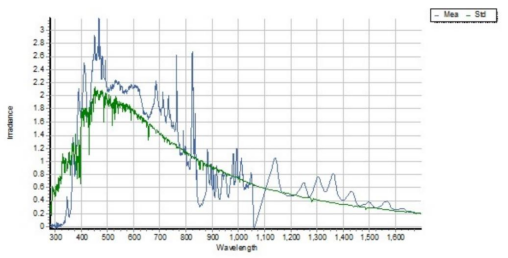

4). A級光譜匹配圖片
5). 電子負載:掃描方向支持 Isc→Voc 和 Voc→Isc 兩種模式
