單晶硅制絨工藝流程圖
單晶硅制絨工藝流程是光伏組件制造中的一個關鍵環節,它主要通過濕化學方法處理單晶硅片表面,形成具有陷光效應的金字塔絨面結構,以減少光的反射率并提高光電轉換效率。以下是一個典型的單晶硅制絨工藝流程圖及詳細步驟說明:

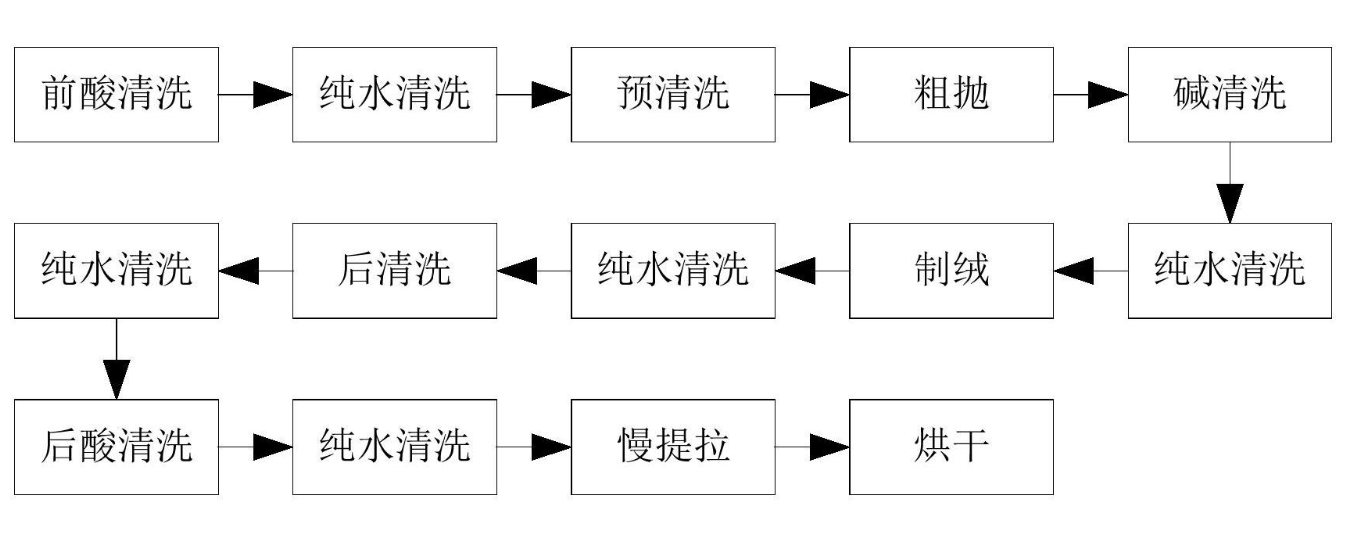

單晶硅制絨工藝流程圖
由于直接繪制流程圖在此文本環境中不可行,我將以文字形式描述該流程的主要步驟:
預清洗
去除硅片表面的損傷層、主要臟污及殘留雜質。
常用的清洗液包括NaOH、KOH等堿液,配合超聲波清洗以提高清潔效果。
制絨
在低濃度堿液(如KOH或NaOH)中進行各向異性腐蝕,形成金字塔絨面。
控制腐蝕液濃度、溫度、時間及添加劑(如IPA)的用量,以確保絨面的均勻性和質量。
化學清洗
去除制絨過程中產生的殘留物和雜質。
可能使用酸液(如HNO3、HF)進行中和和清洗。
純水清洗
用純水徹底沖洗硅片表面,去除所有化學殘留物。
烘干
將清洗后的硅片進行烘干處理,確保表面干燥無水分。
詳細步驟說明
預清洗
目的:去除硅片表面的損傷層、油污、金屬雜質等,為制絨工藝提供干凈的基底。
方法:使用一定濃度的NaOH或KOH溶液,在特定溫度下進行浸泡或噴淋清洗。同時,結合超聲波清洗技術,可以有效去除硅片表面的顆粒和附著物。
制絨
原理:利用硅在低濃度堿液中的各向異性腐蝕特性,即不同晶面的腐蝕速率不同,形成金字塔狀絨面結構。
操作:將預清洗后的硅片放入低濃度的堿液(如1%-2%的KOH溶液)中,在適宜的溫度(如70-80℃)下進行腐蝕。通過控制腐蝕時間、溫度、堿液濃度以及添加劑(如IPA)的用量,可以調整絨面的形貌和尺寸。
化學清洗
目的:去除制絨過程中可能產生的殘留物和雜質,如未完全反應的堿液、生成的硅酸鹽等。
方法:使用酸液(如HNO3、HF)進行中和和清洗。酸液能夠去除堿液殘留并中和硅片表面的堿性物質,同時進一步去除表面的金屬離子和其他雜質。
純水清洗
目的:徹底去除硅片表面的所有化學殘留物,確保硅片表面的純凈度。
方法:使用高純度的去離子水或蒸餾水對硅片進行多次沖洗和噴淋。通過純水清洗,可以去除硅片表面的微小顆粒和殘留離子,為后續的工藝步驟提供干凈的基底。
烘干
目的:將清洗后的硅片進行烘干處理,防止水分殘留對后續工藝造成影響。
方法:將硅片置于烘干設備中,在適宜的溫度下進行烘干處理。烘干過程中需要控制溫度和時間,以避免硅片因過熱而受損或變形。
通過以上工藝流程,單晶硅片表面可以形成均勻、致密的金字塔絨面結構,有效降低光的反射率并提高光電轉換效率。這一工藝步驟對于提高光伏組件的性能和穩定性具有重要意義。
